Quais recursos de segurança estão incluídos nos sistemas de máquinas de blocos Zenith da Alemanha?

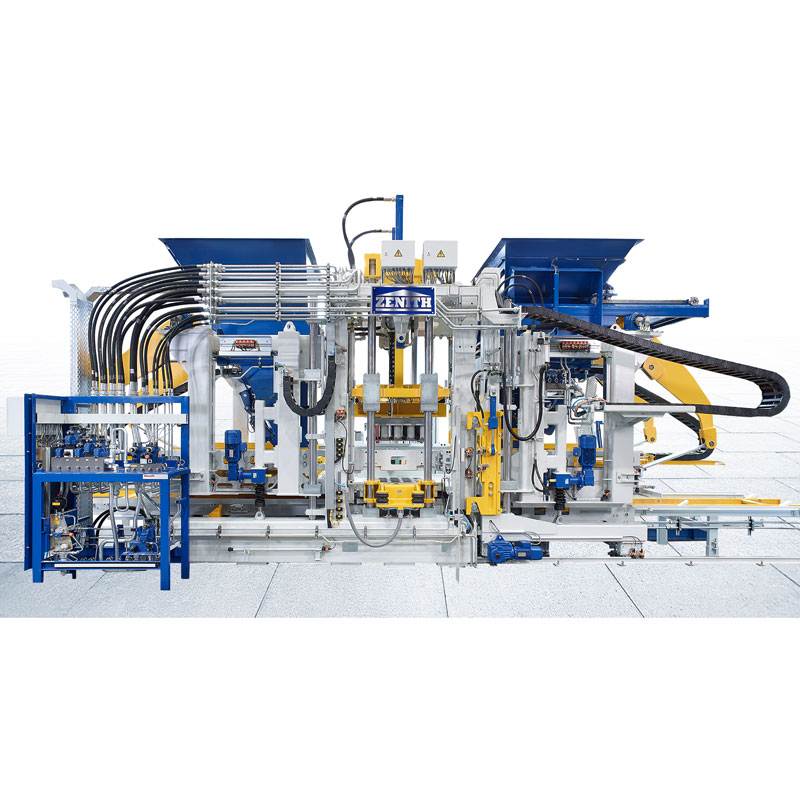

Na indústria de maquinaria pesada, a segurança não é um extra opcional – é a base sobre a qual se constrói uma produção fiável. OMáquina de bloco Zenith da Alemanha, uma pedra angular da fabricação moderna de blocos de concreto, é projetada com uma arquitetura de segurança abrangente e em camadas que protege os operadores, o pessoal de manutenção e o próprio equipamento. Na QGM, nossa fábrica fabrica esses sistemas há mais de duas décadas e incorporamos segurança em todas as etapas do processo de projeto. Não vemos a segurança como uma lista de verificação de recursos; nós o vemos como parte integrante do DNA operacional da máquina. Os recursos de segurança em uma máquina de blocos Zenith da Alemanha não são apenas complementos; eles estão integrados aos sistemas hidráulicos, elétricos e mecânicos, criando uma rede protetora que evita acidentes e garante tranquilidade. Este artigo dissecará essas camadas de segurança, desde as proteções físicas fundamentais até os sistemas avançados de monitoramento eletrônico, fornecendo uma compreensão abrangente de como a Máquina de Blocos Zenith da Alemanha protege seus usuários.

A filosofia de segurança por trás da Máquina de Blocos Zenith da Alemanha pode ser descrita como “defesa em profundidade”. Isto significa que nenhum ponto único de falha pode levar a uma situação perigosa. Vários sistemas de segurança independentes trabalham em conjunto para prevenir, mitigar e responder a riscos potenciais. Por exemplo, o sistema hidráulico é equipado com válvulas de alívio de pressão, discos de ruptura e válvulas de retenção operadas por piloto que evitam movimentos descontrolados. O sistema elétrico possui relés de segurança redundantes, paradas de emergência e proteção contra sobrecarga do motor que podem desligar a máquina instantaneamente. E o projeto mecânico incorpora proteções físicas, portas intertravadas e controles bimanuais que evitam o acesso acidental a áreas perigosas. Neste artigo, exploraremos esses recursos detalhadamente, detalhando como funcionam individualmente e como se integram para criar um ambiente de produção intrinsecamente seguro. Quer você seja um gerente de fábrica, um engenheiro de segurança ou um operador, este guia fornecerá o conhecimento técnico para avaliar a integridade da segurança de uma máquina de blocos Zenith da Alemanha.

Índice

• 1. Como os sistemas hidráulicos fornecem múltiplas camadas de segurança?
• 2. Como a arquitetura de controle elétrico evita riscos?
• 3. Quais são as principais especificações técnicas dos recursos de segurança?
• 4. Como os recursos de segurança são validados e mantidos na operação diária?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Segurança

Como os sistemas hidráulicos fornecem múltiplas camadas de segurança?

O sistema hidráulico é a força motriz da Máquina de Blocos Zenith da Alemanha, gerando as imensas forças necessárias para comprimir o concreto em blocos sólidos. Com pressões frequentemente superiores a 280 bar, a energia potencial armazenada no sistema é enorme. Os recursos de segurança integrados ao circuito hidráulico não servem apenas para prevenir falhas; trata-se de prevenir falhas catastróficas e garantir uma operação controlada. A arquitetura de segurança do sistema hidráulico pode ser entendida como uma série de “zonas” de proteção, cada uma projetada para conter e gerenciar um tipo específico de falha.

Zona 1: Proteção contra sobrepressão– O circuito hidráulico está equipado com múltiplas válvulas de alívio de pressão, cada uma calibrada para um ponto de ajuste específico. A válvula de alívio primária está configurada para abrir a 300 bar, que é 20 bar acima da pressão máxima de trabalho. Se a pressão exceder este valor, a válvula abre e desvia o óleo de volta para o tanque. Uma válvula de alívio secundária e redundante é ajustada para 320 bar, fornecendo um backup caso a válvula primária falhe. Além disso, nossa máquina de blocos Zenith da Alemanha está equipada com um interruptor de alta pressão que aciona um alarme e desliga a bomba se a pressão atingir 310 bar, adicionando uma camada eletrônica de proteção antes mesmo de as válvulas de alívio mecânicas serem testadas.

Zona 2: Controle de Movimento– Prevenir movimentos não intencionais é fundamental. Os cilindros hidráulicos que levantam a mesa do molde, comprimem a mistura e ejetam os blocos são controlados por válvulas de retenção operadas por piloto. Estas válvulas garantem que o cilindro não se moverá a menos que a pressão hidráulica seja aplicada ativamente na direção correta. Isto significa que mesmo que uma linha hidráulica rompa ou a válvula de controle falhe, o cilindro permanecerá travado em sua posição atual, evitando uma queda repentina e descontrolada de um molde pesado ou da placa de compressão.

Zona 3: Intertravamentos Sequenciais– As operações hidráulicas da Máquina de Blocos Zenith da Alemanha são regidas por uma sequência precisa. Uma série de pressostatos e sensores de proximidade garantem que uma operação seja totalmente concluída antes do início da próxima. Por exemplo, o cilindro de ejeção não pode retrair até que o cilindro de compressão tenha retornado totalmente à sua posição inicial. Este intertravamento lógico evita cenários de “colisão”, onde dois cilindros opostos poderiam tentar se mover simultaneamente, o que poderia causar danos mecânicos e perigos potenciais.

Zona 4: Segurança do Acumulador– O sistema hidráulico utiliza acumuladores para armazenar energia para movimentos rápidos de prensagem e ejeção. Esses acumuladores são equipados com discos de ruptura projetados para romper a uma pressão que excede em muito a faixa normal de operação, liberando com segurança a carga de gás para a atmosfera e evitando uma ruptura violenta. A máquina também inclui uma válvula de descarga manual que permite que o acumulador seja completamente despressurizado durante a manutenção, garantindo zero energia armazenada antes que alguém entre na área da prensa.

O efeito coletivo destas características é um sistema hidráulico que não é apenas poderoso, mas também extremamente seguro. Os testes de nossa fábrica demonstraram que mesmo no caso improvável de falhas de múltiplos componentes, a máquina de blocos Zenith da Alemanha ainda pode ser colocada em um estado seguro e parado sem causar danos ao pessoal ou à máquina.

Como a arquitetura de controle elétrico evita perigos?

Enquanto o sistema hidráulico fornece os músculos, o sistema de controle elétrico é o cérebro – a parte que decide quando e onde aplicar a força. A arquitetura de segurança elétrica da Alemanha Zenith Block Machine é construída em torno do princípio de operação "à prova de falhas". Isto significa que o estado natural e desenergizado do sistema é um estado seguro. Para explicar como isso é conseguido, podemos olhar para a hierarquia de controle como uma “pirâmide de segurança”, com cada nível fornecendo um backup para o nível acima dele.

Nível 1: O Relé Mestre de Segurança– Na base da pirâmide está o relé de segurança mestre. Este é um componente dedicado e conectado que monitora os botões de parada de emergência, os interruptores das portas e a cortina de luz. Ao contrário de um PLC, que pode ser programado, o relé de segurança é um circuito simples e verificado que não pode ser substituído por software. Se alguma de suas entradas monitoradas for ativada, o relé remove fisicamente a energia dos contatores do motor e das válvulas hidráulicas, parando imediatamente a máquina. Este é o último recurso à prova de falhas.

Nível 2: O Controlador de Segurança Programável (PSC)– Acima do relé mestre há um PSC, que é usado para funções de segurança mais complexas. O PSC monitora a velocidade da bomba hidráulica, a posição da prensa e a pressão no sistema. Está programado para detectar anomalias, como uma queda repentina de pressão (que pode indicar um tubo rompido) ou uma aceleração inesperada de um cilindro. Se estes forem detectados, o PSC inicia uma parada controlada, que é mais suave e menos prejudicial à máquina do que uma parada de emergência, mas igualmente segura.

Nível 3: Interface Homem-Máquina (HMI) e Diagnóstico– O nível superior da pirâmide é a IHM, que fornece ao operador informações em tempo real sobre o status de segurança da máquina. O display mostra quais portas estão abertas, o estado das válvulas de segurança hidráulicas e a posição da prensa. Se um dispositivo de segurança for ativado, a HMI mostra uma mensagem clara e em inglês explicando a causa. Isso ajuda os operadores a identificar e resolver problemas rapidamente sem a necessidade de abrir o gabinete de controle e rastrear os fios, melhorando a segurança e o tempo de atividade.

Nível 4: Proteção do Motor e Monitoramento Térmico– Cada motor da Máquina Zenith Block da Alemanha é protegido por um protetor eletrônico de motor que monitora a corrente e a temperatura. Se um motor superaquecer ou consumir corrente excessiva, o protetor corta a energia, evitando incêndios elétricos. Da mesma forma, a temperatura do óleo hidráulico é monitorada continuamente; se ultrapassar um limite seguro, a máquina emite um aviso e, se a temperatura continuar a subir, desliga automaticamente o ciclo de produção para evitar danos aos componentes hidráulicos.

A arquitetura de controle elétrico da Máquina de Blocos Zenith da Alemanha foi projetada para ser automonitorada. Os sistemas de segurança são testados continuamente durante a operação da máquina e qualquer falha é imediatamente sinalizada. Isso garante que os próprios recursos de segurança estejam sempre prontos. NoMáquinas Quangong Co., Ltd., acreditamos que o melhor recurso de segurança é aquele em que você não precisa se preocupar porque sabe que está sempre funcionando.

Quais são as principais especificações técnicas dos recursos de segurança?

Compreender as especificações técnicas dos recursos de segurança em uma máquina de blocos Zenith da Alemanha é essencial para a seleção e validação adequadas. Estas especificações não são apenas números; são as medidas quantificáveis ​​das capacidades de proteção da máquina. Nossa fábrica fornece uma ficha de dados de segurança detalhada com cada máquina, e a tabela abaixo fornece um resumo dos principais parâmetros técnicos que definem o sistema de segurança. Esses dados são usados ​​por engenheiros de segurança para integrar a máquina em um sistema de segurança em toda a fábrica e para calcular o nível de desempenho (PL) e o nível de integridade de segurança (SIL) de toda a linha de produção.

Além desses componentes padrão, a Máquina de Blocos Zenith da Alemanha inclui vários detalhes adicionais de engenharia relacionados à segurança. O tanque hidráulico é projetado com filtro de sucção elevado e tampão magnético para capturar detritos metálicos, evitando a contaminação das válvulas solenóides. O invólucro elétrico tem classificação IP65, o que significa que é à prova de poeira e protegido contra jatos de água de baixa pressão, garantindo que os circuitos de segurança não sejam comprometidos por uma simples lavagem. Os painéis de controle são equipados com uma parada de emergência conectada em configuração duplex, o que significa que um único fio quebrado não pode desabilitar a função E-Stop. Esses detalhes de engenharia, embora sutis, são essenciais para garantir que as especificações de segurança sejam atendidas durante a vida operacional da máquina, e não apenas no dia em que ela sai da fábrica.

Além disso, nossa fábrica fornece um conjunto completo de documentação de certificação para todos os componentes relacionados à segurança. Isto inclui a declaração de conformidade CE, bem como relatórios de teste para os níveis de desempenho certificados das funções de segurança. Esta rastreabilidade é crucial para os responsáveis ​​pela segurança das instalações que necessitam de demonstrar a conformidade com os regulamentos de saúde e segurança ocupacional (por exemplo, OSHA nos EUA ou PUWER no Reino Unido). Com a máquina de blocos Zenith da Alemanha, você não está apenas adquirindo uma máquina; você está obtendo um sistema de segurança totalmente documentado.

Como os recursos de segurança são validados e mantidos na operação diária?

Ter recursos de segurança sofisticados é apenas metade da batalha. Devem ser devidamente validados no arranque e mantidos durante toda a vida útil da máquina. A máquina de blocos Zenith da Alemanha foi projetada para tornar esse processo de validação simples e sistemático. Nossa fábrica desenvolveu um "Protocolo de Validação de Segurança" abrangente que é usado durante o comissionamento e é recomendado para recertificação anual. Este protocolo transforma o processo de validação em uma lista de verificação estruturada que pode ser preenchida por pessoal de manutenção treinado.

Verificação de segurança pré-partida (nível do operador)– Antes de a máquina ser ligada durante o dia, uma rápida inspeção visual é crítica. Isto inclui verificar se todas as proteções de segurança estão instaladas e se as cortinas de luz estão alinhadas e livres de obstruções. O operador também deve verificar se os botões de parada de emergência não estão travados e se os controles bimanuais estão funcionando. Uma sequência de teste simples é executada: o operador tenta ligar a máquina enquanto está na zona da cortina de luz, garantindo que a máquina não dê partida. Isto confirma que a cortina de luz está operacional. O PLC da máquina registra essas verificações diárias, fornecendo um registro da conformidade com a segurança.

Teste Funcional Semanal (Nível de Manutenção)– Testes mais detalhados são realizados semanalmente. Isto inclui um teste do sistema hidráulico: o operador paralisará a prensa contra o molde em baixa pressão e monitorará a queda de pressão, verificando se as válvulas de retenção operadas por piloto estão mantendo o cilindro na posição. As paradas de emergência são testadas individualmente para garantir que todas parem a máquina. O sistema de controle da máquina gerará um relatório indicando qual componente de segurança foi testado e quando.

Recertificação Anual (Nível de Engenharia)– A validação mais abrangente é a recertificação anual, muitas vezes exigida por seguradoras e órgãos reguladores. Durante este processo, um técnico certificado de nossa fábrica ou um terceiro aprovado testa a funcionalidade de cada componente de segurança. As válvulas de alívio hidráulico são calibradas em uma bancada de testes para confirmar sua pressão de abertura. O tempo de resposta dos relés de segurança é medido com um osciloscópio para garantir que esteja dentro da especificação de 50ms. Esta recertificação anual proporciona um alto grau de confiança de que a máquina está operando com segurança.

Cronograma de Manutenção Preventiva– A máquina de blocos Zenith da Alemanha possui um plano de manutenção programada para todos os componentes críticos para a segurança. Por exemplo, as válvulas de retenção hidráulicas pilotadas são inspecionadas e recolocadas a cada 12 meses. As cortinas de luz e os interruptores das portas são verificados quanto à limpeza e alinhamento adequado a cada seis meses. Os contatos do E-Stop são verificados quanto à resistência de contato a cada 18 meses. Esta manutenção proativa garante que os recursos de segurança não se degradem com o tempo, mantendo a integridade da segurança da máquina.

Além desses procedimentos estruturados de validação e manutenção, a Máquina de Blocos Zenith da Alemanha está equipada com um sistema de diagnóstico que monitora continuamente a saúde dos componentes de segurança. Por exemplo, a cortina de luz possui uma função de autodiagnóstico que verifica se há falhas nos componentes eletrônicos internos e exibe um código de erro específico se um problema for detectado. O PLC da máquina monitora a corrente do motor da bomba hidráulica e gerará um aviso se o motor consumir mais corrente do que a linha de base, indicando uma possível sobrecarga ou uma falha na bomba. Ao combinar um processo de validação estruturado com monitoramento de diagnóstico contínuo, fornecemos uma máquina de blocos Zenith da Alemanha que não apenas inclui recursos de segurança, mas também garante que eles permaneçam eficazes durante toda a vida operacional da máquina.

Perguntas frequentes (FAQ)

Pergunta 1: Qual é a diferença entre a "Parada de Emergência" e a "Parada de Segurança" em uma Máquina de Blocos Zenith da Alemanha?

Resposta: A Parada de Emergência (E-Stop) é o botão de segurança definitivo. Ele remove imediatamente a energia de todos os motores e válvulas hidráulicas, parando rapidamente a máquina. Esta é uma ação que protege o pessoal em caso de emergência, mas pode ser prejudicial aos componentes mecânicos. A parada de segurança é uma parada mais elegante. É acionado pelo controlador de segurança programável ao detectar uma anomalia, como a abertura de uma porta. Uma parada de segurança encerra o ciclo atual (se possível) e depois estaciona a prensa na posição aberta e segura antes de travar os sistemas. Esta é a reação preferida, pois protege tanto o operador quanto a máquina. Nossa Máquina de Blocos Zenith da Alemanha inclui ambos, proporcionando uma resposta adequada ao nível de risco.

Pergunta 2: Como posso ter certeza de que os sistemas de segurança da máquina de blocos Zenith da Alemanha não serão ignorados pelos operadores?

Resposta: Evitar desvios é um requisito crítico de projeto. O circuito de segurança da máquina está fisicamente isolado dos circuitos de controle padrão. A lógica de segurança é implementada usando relés dedicados e conectados, e não apenas software PLC. Os relés de segurança são fechados e sua fiação está protegida. Qualquer tentativa de ignorar uma entrada de segurança, como curto-circuitar um interruptor de porta, exigiria a abertura do painel de controle e sua religação ativa – uma ação que é óbvia e viola os protocolos de segurança padrão. Além disso, o PLC da máquina regista quaisquer intervenções relacionadas com a segurança. O uso de intertravamentos mecânicos nas portas também dificulta o desvio físico. Nossa experiência mostra que, com treinamento adequado e cultura de segurança, contornar é extremamente raro.

Pergunta 3: Qual é o requisito para o controle bimanual na máquina de blocos Zenith da Alemanha?

Resposta: O controle bimanual da máquina de blocos Zenith da Alemanha é um recurso de segurança crítico para a operação de prensagem. É um controle Tipo IIIC de acordo com a ISO 13851, exigindo que dois botões separados sejam pressionados simultaneamente. Os sinais elétricos devem chegar ao relé de segurança com intervalo de 0,3 segundos entre si. Se um botão for pressionado antes, o ciclo de pressão não será iniciado. Este design garante que as mãos do operador estejam longe da zona de pressão quando ocorre a compressão de alta força. Esse recurso é um requisito fundamental para a fabricação segura de blocos.

Pergunta 4: O sistema hidráulico da Máquina de Blocos Zenith da Alemanha é ambientalmente seguro em caso de vazamento?

Resposta: Embora o sistema hidráulico utilize óleo hidráulico padrão, criamos diversas medidas de proteção para lidar com possíveis vazamentos. O sistema de controle da máquina detectará uma rápida queda de pressão, que é indicativa de um vazamento significativo, e iniciará uma parada controlada. A própria máquina é projetada com bandejas coletoras sob as válvulas e conexões para conter pequenos vazamentos. Também recomendamos o uso de um fluido hidráulico biodegradável e ecologicamente correto (tipo HFC ou HFD) como opção. Esses fluidos têm um impacto ambiental muito menor em caso de derramamento. Nossa máquina de blocos Zenith da Alemanha foi projetada para ser compatível com esses fluidos.

Pergunta 5: Que treinamento a Quangong Machinery Co., Ltd. oferece para segurança de máquinas?

Resposta: Fornecemos treinamento abrangente de segurança como parte de nosso comissionamento e suporte pós-venda. O treinamento abrange: a finalidade e a operação de cada recurso de segurança, como realizar as verificações diárias de pré-partida, como interpretar e responder aos avisos de diagnóstico de segurança da máquina e o procedimento correto para resposta a emergências e isolamento. O treinamento não é apenas uma palestra; inclui exercícios práticos onde os operadores e o pessoal de manutenção realmente percorrem os procedimentos de validação de segurança. Também fornecemos uma cópia digital do manual de segurança e uma série de vídeos online de atualização de segurança. Nosso compromisso com a segurança vai além de apenas fornecer o hardware; garantimos que o conhecimento de sua operação segura seja transferido para sua equipe.

Conclusão: a segurança é uma base de engenharia, não uma reflexão tardia

Para nós, os recursos de segurança de uma máquina de blocos Zenith da Alemanha não são uma lista de marcadores; eles são uma filosofia de engenharia integrada. Desde as válvulas de alívio hidráulico redundantes até o controlador de segurança programável com automonitoramento, cada componente é projetado para cumprir uma função de proteção específica. Não apenas “adicionamos segurança”; nós o projetamos no núcleo da máquina. Ao escolher uma Máquina de Blocos Zenith da Alemanha, você está investindo em um sistema de produção que respeita seus operadores e protege sua própria longevidade. Nosso compromisso com a segurança é inabalável e é um reflexo direto dos nossos valores fundamentais na Máquinas Quangong Co., Ltd.

Se você está avaliando sistemas de segurança para sua planta de produção de blocos ou deseja uma apresentação detalhada de segurança para sua equipe, entre em contato. Oferecemos auditorias de segurança e sessões de treinamento no local. Nossa equipe está pronta para demonstrar como a Máquina de Blocos Zenith da Alemanha pode trazer um novo padrão de segurança para sua linha de produção.Entre em contato com a Quangong Machinery Co., Ltd. hojepara agendar uma consulta de segurança e ver os recursos em ação.
