Principais recursos tecnológicos

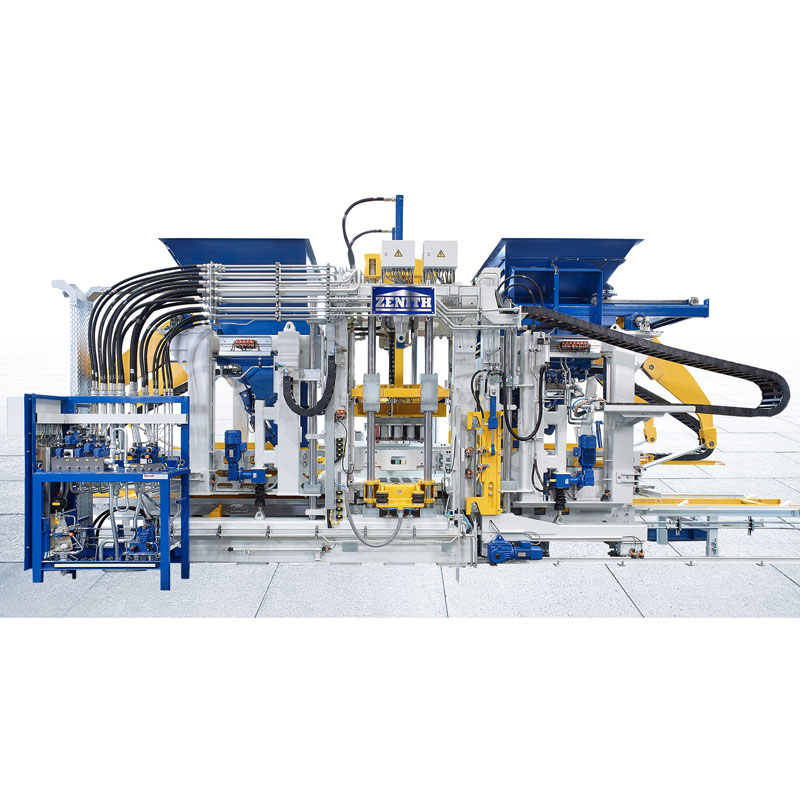

1) Você pode ter a certeza de comprar a máquina para fabricar blocos de paletes individuais Zenith 1500 de nossa fábrica. O sistema de servocompactação de alta qualidade denominado Ultra-Dynamic representa uma compactação muito alta e dinâmica extrema. Garante, portanto, uma produção rápida e eficiente de produtos de alta qualidade. Principalmente para produtos de grande volume e também para produtos premium, que são produzidos com vibração pré e intermediária, este sistema de vibração oferece muitas vantagens. O sistema funciona sem banho de óleo, proporcionando uma produção ecologicamente correta e de baixa manutenção.
2) O uso de acessórios de parafuso para a mesa vibratória, a viga transversal do motor e as peças laterais da estrutura é uma característica especial desta Máquina para fabricar blocos de paletes individuais Zenith 1500. É único no mercado porque pode adaptar-se às condições de produção do cliente. A construção aparafusada também proporciona conexões resistentes e excelente estabilidade.

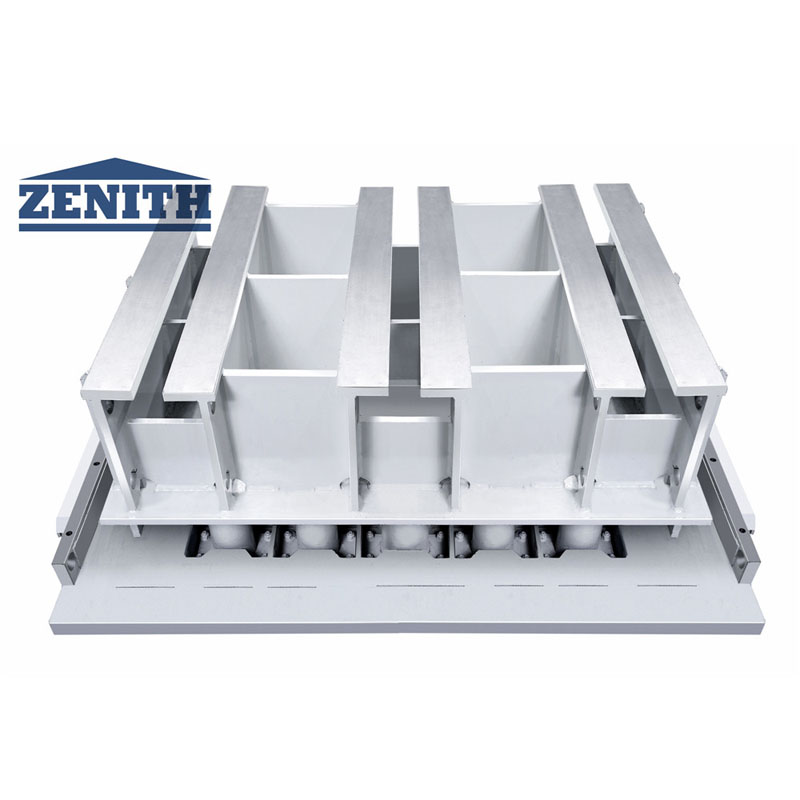

3) O dispositivo pneumático de fixação do molde proporciona uma fácil troca do molde. O molde é posicionado sem outras fixações, por ex. parafusos no suporte do molde. É fixado pelas alavancas de fixação operadas pneumaticamente. Resultados ideais de vibração e uma vida útil mais longa do molde são alcançados graças aos ajustes individuais da vibração pré e principal. O dispositivo de fixação de moldes pode agora ser adaptado a sistemas de fixação de moldes de outros fabricantes de máquinas e moldes.
4) Uma nova travessa foi desenvolvida para a Máquina de fazer blocos de paletes individuais Zenith 1500 que permite remover as colunas individualmente pela lateral. Esta novidade economiza muito tempo durante os trabalhos de manutenção e a troca pode ser realizada com muito mais segurança e menor esforço. Toda a geometria deste conjunto, incluindo colunas, é idêntica à da máquina anterior ZENITH 1500. É possível adaptar esta nova travessa em máquinas existentes.

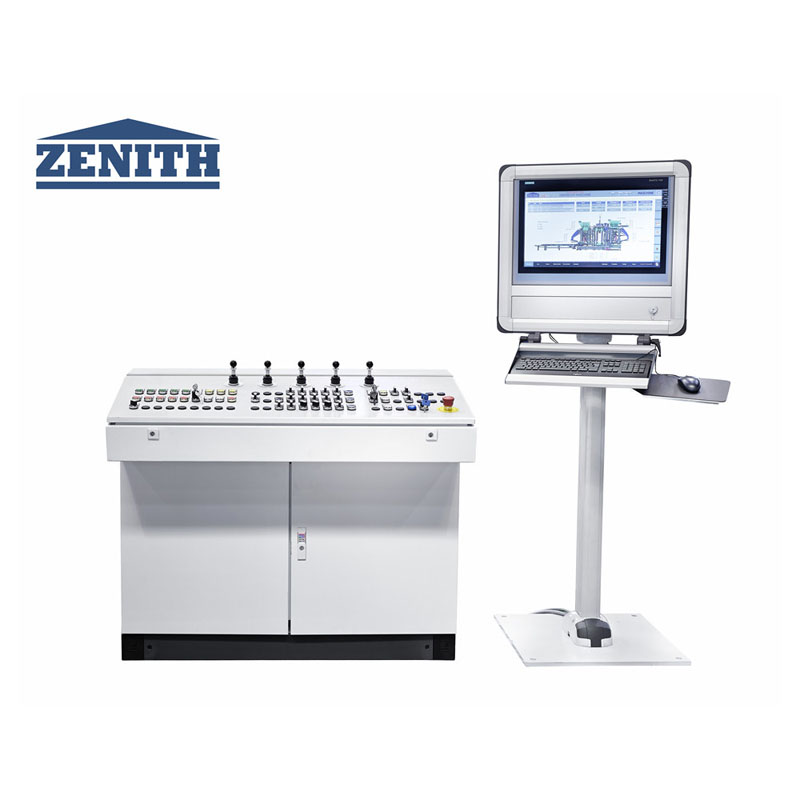

5) 5) O conceito autoexplicativo e de visualização intuitiva garante um fácil aprendizado do funcionamento da máquina. Um novo design de diagnóstico auxilia os operadores na escolha dos melhores ajustes. A demorada resolução de problemas não é mais necessária e os tempos de inatividade da produção são reduzidos ao mínimo. Ao utilizar a mais recente tecnologia de banco de dados, todas as informações podem ser registradas, avaliadas e armazenadas. Esses dados estão disponíveis em qualquer lugar graças à rede completa da planta.
Dados Técnicos
A configuração básica da máquina para fabricação de bloco único zenith 1500 | |
Máx. tamanho da placa | 1.400mm x 1.200mm x14mm |
Área de moldagem | De acordo com o desenho do molde |
Tamanho do produto | 50mm-500mm |
Parâmetros técnicos do carro filho automático | |
Máx. capacidade de carga | 15kg |
Máx. capacidade de carga por rack de inserção | Como projeto |
Capacidade máxima de carga a cada duas camadas de rack de inserção | Como projeto |
Largura interna do suporte | 1.060 mm |
Camadas de rack de inserção | Projetado como o esquema |
Distância do rack de inserção | Como projeto |
Poder de condução do carro mãe | BEM 11KW |
Altura do produto | |
Máx. altura | 500 mm |
Min. altura | 30mm |
Altura de empilhamento | |
Máx. Altura de empilhamento (incluindo palete) | 1.800 mm |
Máx. Área de produção (sob a produção de tamanho padrão) | 1.350*1.050mm |
Tamanho do palete (padrão) | 1.400*1.100mm |
Espessura da chapa de aço | 14mm |
Volume do silo de material base | |
Excluindo silo de pigmentos | 1.500L |
Altura da máquina | |
Excluindo dispositivo de pigmentos | 35T |
Transportador de paletes | 1.6T |
Dispositivo hidráulico | 3.2T |
Tamanho da máquina | |
Máx. comprimento total | 8.250 mm |
Máx. altura total | 4.650 mm |
Máx. largura total | 3.150 mm |
Parâmetros técnicos da máquina/consumo de energia | |
Sistema de vibração | Sistema de servo vibração |
Mesa vibratória | Máximo: 175KN, 60 Hz |
Vibração superior | Máximo: 32KN |

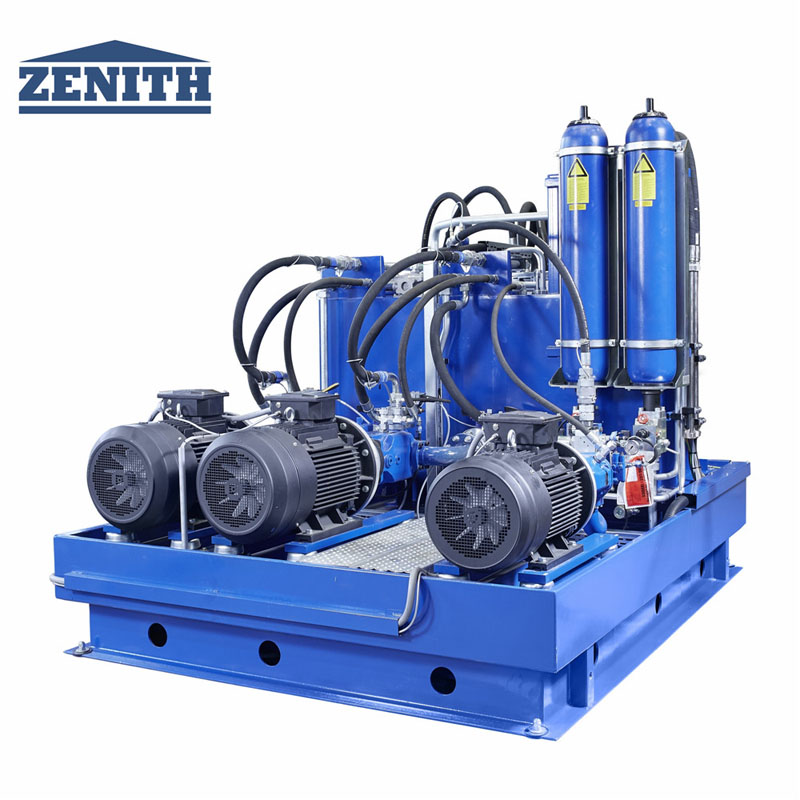

Pressão hidráulica | |
Fluxo total | 540L/min |
Pressão operacional | 180 barras |
Máx. poder | 140 kW |
Sistema de controle | Siemens S7-1500, console com tela sensível ao toque |
Capacidade de produção
Tipo de bloco | Dimensão (mm) | Fotos | Quantidade/Ciclo | Tempo de ciclo | Capacidade de Produção (Por 8hs) |
Bloco oco | 400*200*200 | 15 | 15s | 28.800 unidades | |
Pavimentadora retangular | 200*100*30 | 60 | 14s | 2.419m2 | |
Pavimentadora retangular (sem facemix) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20 anos | 8.640 unidades |
